Datos del producto:
Pago y Envío Términos:
|
| Precisión: | ± 0,2% | Rango de temperatura: | -60°C~+200°C |
|---|---|---|---|
| Fuente de alimentación: | 24 VDC, batería, 220 V CA | Señales de salida: | 4-20mA, pulso, pantalla LCD |
| ¿ Qué pasa?: | el verano.cao39 |
Medidor de flujo de turbina para petróleo con 4 ~ 20mA con alta calidad
Características del producto
H.igh precisión generalmente hasta + / - 1% más o menos 0,5% tipo de alta precisión puede alcanzar el 0,2%
Repetitividady es buena la repetibilidad a corto plazo podría alcanzar el 0,005% al 0,005%
señal de frecuencia de pulso de salida total y es adecuado para la medición y conectado a la computadora sin deriva cero fuerte capacidad anti-interferencia
Resolución de señal muy alta
T.el rendimiento técnico
|
Diámetro y modo de conexión del medidor |
4,6,10,15,20,25,32,40 Usando conexión de rosca de tornillo |
|
(15, 20, 25, 32, 40) 50, 65, 80, 100, 125, 150, 200 Utilizando una conexión de brida |
|
|
Grado de precisión |
± 1%R, ± 0,5%R, ± 0,2%R ((Necesita producción especial) |
|
Proporción del rango de flujo |
1:10; 1:15; 1:20 |
|
Material del instrumento |
304 acero inoxidable, 316 acero inoxidable, etc. |
|
Temperatura media |
-20°C- +120°C |
|
Condición ambiental |
Temperatura: -10--+55°C, Humedad relativa: 5%-90%, Presión del aire: 86-106Kpa |
|
Salida de la señal |
Sensores: señal de frecuencia de pulso de bajo nivel≤0,8V de alto nivel≥8V |
|
Transmisor: dos cables de señal de corriente continua de 4 a 20 mA |
|
|
Fuente de alimentación |
Sensores: + 12 a 24 VDC (opcional) |
|
Transmisor: + 24 VDC |
|
|
Tipo de pantalla: instrumento con batería de litio de 3,2 V |
|
|
Línea de transmisión de la señal |
Cable blindado 3 * 0.3 (sistema de tres cables) 2 * 0.3 (dos cables) |
|
Distancia de transmisión |
≤ 1000 m |
|
Interfaz de línea |
Tipo básico: conectores Hausmann Tipo a prueba de explosión: hilo interno M20*1.5 |
|
Calidad a prueba de explosiones |
Tipo básico: productos no a prueba de explosión Tipo a prueba de explosión: ExdIIBT6 |
|
Grado de protección |
Protección IP65 |
Medir el rango de flujo y la presión de trabajo
|
Diámetro (mm) |
Rango de caudal normal ((m3/h) |
Rango de caudal de extensión ((m3/h) |
Presión normal (MPa) |
El valor de la presión (MPa) (conexión de brida) |
Pérdida de presión máxima ((m3/h) |
|
DN4 |
0.04-0. ¿Qué quieres decir?25 |
0.04-0. ¿Qué quieres decir?4 |
6.3 |
12, 16, 25 |
0.12 |
|
DN6 |
0.1 a 0.6 |
0.06-0. ¿Qué quieres decir?6 |
6.3 |
12, 16, 25 |
0.08 |
|
DN10 |
0.2-1.2 |
0.15 y 1.5 |
6.3 |
12, 16, 25 |
0.05 |
|
DN15 |
0.6 a 6 |
0.4 a 8 |
6.3, 2.5 (Flanca) |
4.0, 6.3, 12, 16, 25 |
0.035 |
|
DN20 |
0.8-8 |
0.45 a 9 |
6.3, 2.5 (Flanca) |
4.0, 6.3, 12, 16, 25 |
|
|
DN25 |
1 a 10 |
0.5 a 10 |
6.3, 2.5 (Flanca) |
4.0, 6.3, 12, 16, 25 |
|
|
DN32 |
1.5 a 15 |
0.8 a 15 |
6.3, 2.5 (Flanca) |
4.0, 6.3, 12, 16, 25 |
0.025 |
|
DN40 |
2 a 20 |
1 a 20 |
6.3, 2.5 (Flanca) |
4.0, 6.3, 12, 16, 25 |
|
|
DN50 |
4 a 40 |
Entre 2 y 40 |
2.5 |
4.0, 6.3, 12, 16, 25 |
|
|
DN 65 |
7 a 70 |
4 a 70 |
2.5 |
4.0, 6.3, 12, 16, 25 |
|
|
DN 80 |
10 a 100 |
5 a 100 |
2.5 |
4.0, 6.3, 12, 16, 25 |
|
|
DN100 |
20 a 200 |
10 a 200 |
1.6 |
4.0, 6.3, 12, 16, 25 |
|
|
DN125 |
Entre 25 y 250 |
Entre 13 y 250 |
1.6 |
2.5, 4.0, 6.3, 12, 16 |
|
|
DN 150 |
Entre 30 y 300 |
Entre 15 y 300 |
1.6 |
2.5, 4.0, 6.3, 12, 16 |
|
|
DN200 |
80 a 800 |
40 a 800 |
1.6 |
2.5, 4.0, 6.3, 12, 16 |

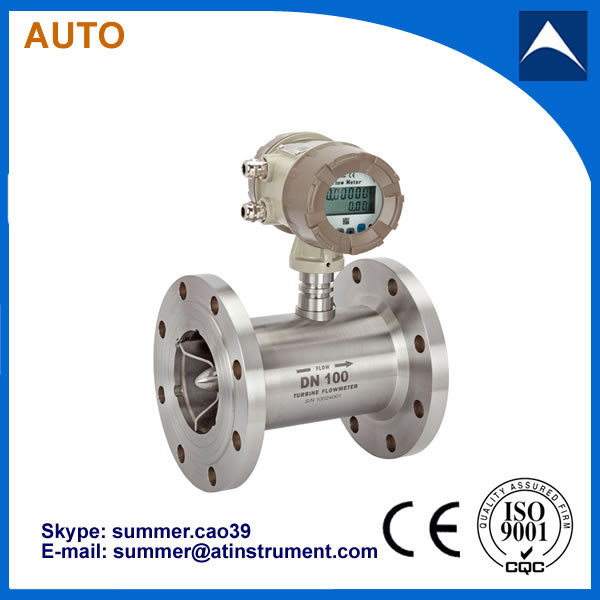

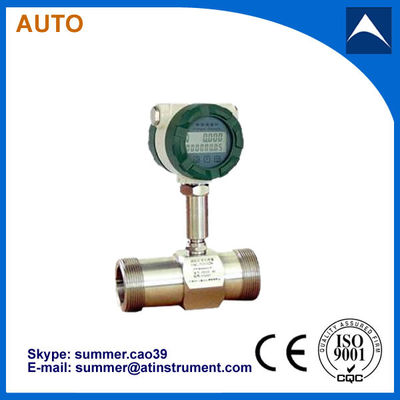

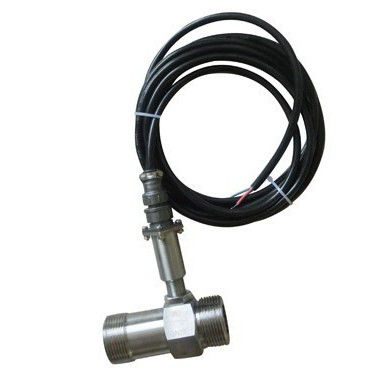

Imágenes

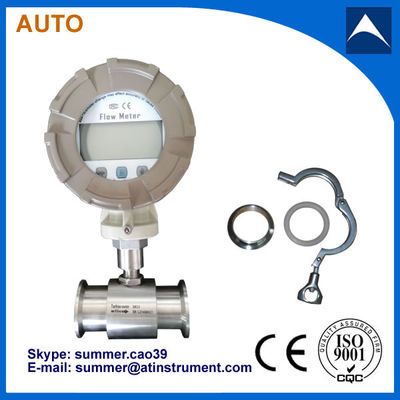

Medidor de caudal de turbina sanitario utilizado en la industria alimentaria
Método de instalación:
