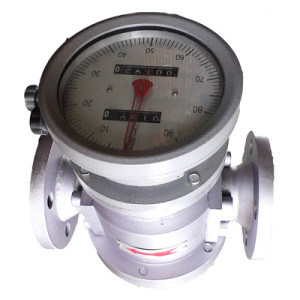

Medidor de caudal oval (medidor de caudal de aceite) de alta calidad
Los medidores ovales son instrumentos utilizados para la medición continua e intermitente y el control del caudal de líquido de la tubería, que son típicos de los medidores de caudal volumétricos.baja pérdida de presión, gran rango de viscosidad, fácil instalación, alta precisión y puede medir líquidos de alta temperatura y alta viscosidad con fácil calibración.Los contadores se utilizan ampliamente para la medición de flujo en el campo del petróleo.En el caso de los Estados miembros, la Comisión ha adoptado una decisión sobre la aplicación de las disposiciones de la Directiva del Parlamento Europeo y del Consejo.
Los medidores ovalados de tipo LC-A están equipados con indicador de puntero y dispositivo de integración de rodillos que pueden indicar el flujo de líquido y el flujo intermitente que pasa a través de la tubería.El medidor de tipo LL-AL incorpora un generador de pulsos instalado en el mostrador, cuando se combina con el indicador de flujo electrónico, puede realizar mediciones y controles remotos (por lotes, acumulativos, intermitentes),
Para los diferentes líquidos (ácidos, álcalis, sales, orgánicos, soluciones, etc.) los contadores pueden estar hechos de diferentes materiales (acero fundido, acero fundido, acero inoxidable, etc.) con el código del material como sigue:A representa el hierro fundido"E" representa el acero fundido y "B" el acero inoxidable.
Los caudalímetros de acero inoxidable están especialmente diseñados para medir líquidos químicos con ácido sulfúrico al 98%, ácido cáustico al 50%.
Las especificaciones técnicas
Permiso de error básico ((%) ±0,5,±0,2%
Presión de funcionamiento permitida ((MPa)
Hierro fundido ((A),acero inoxidable ((B) 1.6
Acero fundido ((E):DN15 a DN100 6.4
Flanca de conexión de tubería JB78-59, 79-59
Clasificación de viscosidad (mpa.s) 0,5: 0,6-200
clase0.2: 3-200
Temperatura del medio medido. ((°C) -20-60°C
RANGO de flujo
Es normal. Diámetro (mm) | Rango de flujo ((m3/h) | |||
viscosidad | ||||
0.6 ~ 2 mPa·s | 2 a 8 mPa·s | 8 a 200 mPa·s | Líquidos químicos 0.6 a 200 mPa.s. | |
10 | 0.08 ¢0.4 | 0.04 ¢0.4 | 0.08 ¢0.4 | |
15 | 0.3 ¢1.5 | 0.15 ¢1.5 | 0.3 ¢1.5 | |
20 | 0.75 ¢3 | 0.4 ¢3 | 0.3 ¢3 | 0.6 ¢3 |
25 | 1.5 ¢ 6 | 0.8 ¢6 | 0.6·6 | 1.2·6 |
40 | 3 ¢15 | 2 ¢15 | 1.5 ¢15 | 2.4 ¢ 12 |
50 | 4.8 ¢ 24 | 3 ¢ 24 | 2.4 ¢ 24 | 3.8 ¢19 |
65 | 8 ¢ 40 | 5 ¢ 40 | 4 ¢ 40 | 8 ¢ 30 |
80 | 12 ¢ 60 | 8 ¢ 60 | 6 ¢ 60 | |
100 | 20 ¢ 100 | 13 ¢ 100 | 10 ¢ 100 | |
150 | 38 ¢ 190 | 25 ¥190 | 19 ¥190 | |
200 | 68 ¥340 | 45 ¢340 | 34 ¢340 | |
Cuadro 1.Diámetro y brida de caudal de los medidores ovales para la clase 0.5
Es normal. Diámetro (mm) | Rango de flujo ((m3/h) | |||
viscosidad | ||||
0.3 a 0,8 mPa·s | 0.8 ~ 2 mPa·s | 2 a 8 mPa·s | 8 ~ 200 mPa.s. | |
10 | 0.2 ~ 0.4 | 0.15 ~ 1.5 | 0.1 ~ 0.5 | 0.08 ~ 0.5 |
15 | 0.75 ~ 1.5 | 0.65 a uno.5 | 0.3 ~ 1.5 | 0.25 a uno.5 |
20 | 1.5 ~ 3 | 1 ~ 3 | 0.6 ~ 3 | 0.5 ~ 3 |
25 | 3 ~ 6 | 2 ~ 6 | 1.2 ~ 6 | 1 ~ 6 |
40 | 7.5 ~ 15 | Entre 5 y 15 | 3 ~ 15 | 2.5 ~ 15 |
50 | 12 ~ 24 años | Entre 8 y 24 | 4.8 ~ 24 | Entre 4 y 24 |
65 | Entre 20 y 40 | Entre 15 y 40 | 8 ~ 40 | 6.5 ~ 40 |
80 | Entre 30 y 60 | Entre 20 y 60 | Entre 12 y 60 | 10 ~ 60 |
100 | 50 ~ 100 | 34 ~ 100 | 20 ~ 100 | 16 ~ 100 |
150 | 95 ~ 190 | 64 ~ 190 | 38 ~ 190 | 32 ~ 190 |
200 | 170 ~ 340 | 180 ~ 340 | 68 ~ 340 | 56 ~ 340 |
Cuadro 1.Diámetro y brida de caudal de los medidores ovales para la clase 0.2
