Datos del producto:
Pago y Envío Términos:
|
| Fuente de alimentación: | 24 V de corriente continua, 220 V de corriente alterna, batería | Presión: | 1.6-4.0Mpa |
|---|---|---|---|
| Temperatura: | -20 a 350 grados | Señales de salida: | 4-20mA, pantalla LCD, salida de pulso |
| Gama de la medida: | DN10-DN2000 | ¿ Qué pasa?: | verano.cap39 |
| Mediano de medición: | Líquido | ||
| Resaltar: | China barata Smart medidor de flujo magnético digital para el agua potable,China barata Smart medidor de flujo magnético digital,Medidor de flujo magnético digital inteligente |
||

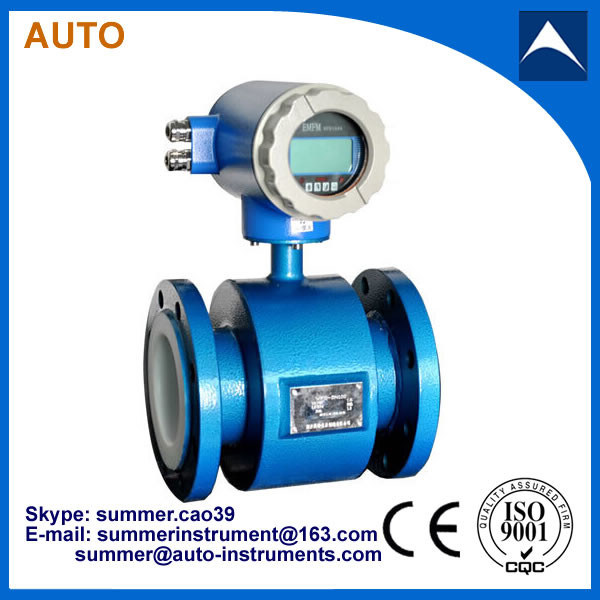

China barata Smart medidor de flujo magnético digital para el agua potable
Resumen de las actividades
electromagnéticomedidor de caudalCon el protocolo rs485, producto de una larga experiencia en el campo del instrumento de flujo, tiene las funciones de respuesta rápida y eliminación del ruido de salida.
El sistema de control ha garantizado la alta precisión y fiabilidad del producto, y la aplicación de revestimiento hace que el caudalímetro electromagnético se aplique más ampliamente.
Características
1.Se ha mejorado la estabilidad de la medición del flujo
2.Respuesta rápida y alta estabilidad, incluso para fluidos séricos altamente concentrados y fluidos con baja conductividad.
3.Estructura de electrodos con alta fiabilidad
4.El revestimiento y el electrodo de conexión a tierra incorporado son ambos aplicables.
5.Diámetro de 10 mm a 3200 mm
6.Las fuentes de alimentación AC y DC están disponibles.
7.Conversor inteligente multifuncional.
8.En caso de fallo de energía, la EEPROM podrá proteger los parámetros establecidos y los valores acumulados.
9.Display de luz de fondo LCD de alta definición.
Parámetros
| Apertura | 10-3200 |
| Sistema de excitación | Flujo constante bidireccional Excitación de onda cuadrada |

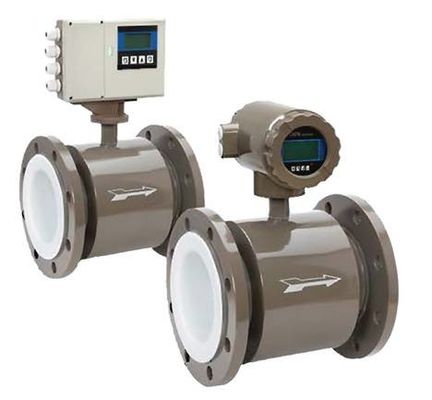

| Formulario de instalación | Integral o dividido |
| Revestimiento | Cloropreno de caucho, PTFE |
| Material del electrodo | El uso de las sustancias enumeradas en el anexo II del Reglamento (CE) no 1907/2006 debe tener en cuenta las disposiciones del presente Reglamento. |
| En el terreno | Electrodo de puesta a tierra incorporado |
| Mediano | Líquido conductor |
| Grado de exactitud | 0.3,0.5, 1.0 |
| Velocidad del flujo | Se aplican las siguientes medidas: |
|
Flanca de las tuberías Conexión |
Se aplicará el método de clasificación de los productos. |
| Conexión de tubería | Conexión de brida |
| Temperatura del medio | Cloroprenos de caucho: - 10 a 60 °C: PTFE: - 10 a 120 °C |
| Boltaje nominal | 1Se aplicarán las siguientes medidas: |
| Interfaz del cable | G1/2 Hielo femenino |
|
Categoría de Protección |
Protección IP65, IP68 |
| Señales de salida | 4-20mACurrent,Pulse, Advertencia más allá de los límites superior e inferior |
| Comunicación | Protocolo RS485 |
| Muestra del monitor |
Flujo transitorio,porcentaje,velocidad del flujo,hacia adelante y hacia atrás integrado Flujo y flujo total integrado |
| Fuente de alimentación | El valor de las emisiones de CO2 de las centrales eléctricas |
| Tipo de solicitud | Tipo general, tipo impermeable |
En la línea
| el revestimiento | Rendimiento principal | Ámbito de aplicación |
|
F4 (PTFE) Politetrafluorouro Hylene |
Las propiedades plásticas y químicas son las más estables. con capacidad para hervir ácido clorhídrico, ácido sulfúrico, nitrógeno No incluye los compuestos de ácido, alcalino concentrado y disolventes orgánicos. Resistente a tres fluoruro de cloro, a altas temperaturas, alto fluido de velocidad tres cloro trifluoruro flúor, oxígeno, corrosión |
Ácido concentrado y otras sustancias corrosivas fuertes medio, medio salud clase |
|
Cloropreno el caucho |
Las propiedades elásticas, resistencia a la tracción, resistencia al desgaste, resistencia a la corrosión, baja concentración de ácido, álcali, sal, resistencia a la corrosión y medio de oxidación |
Agua, aguas residuales, bajo desgaste de lodo y de suero |
|
El poliuretano el caucho |
Fuerte resistencia al desgaste, baja resistencia a la corrosión |
El estiércol, el estiércol de carbón, el desgaste fuerte de la suspensión neutra |

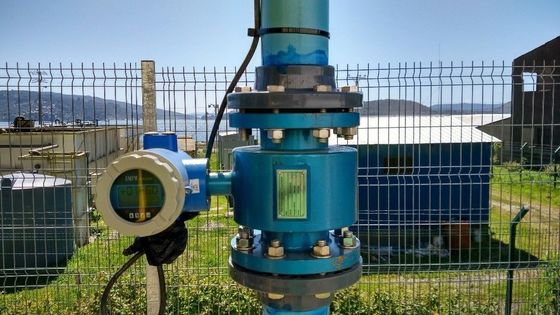

Instalación
Rango de flujo de calibre convencional (Advertencia de calibre grande)
Dimensión del contorno
Área de aplicación
1.Suministro de agua potable, suministro de agua, depósito y estación de bombeo, etc.
2.Ácido químico, lejía, solución conductora, líquido de enfriamiento, aditivos, etc.
3.Beber agua, cerveza, vino, alcohol, leche, yogur, jugo de frutas, jarabe, sangre, etc.
4.Medición térmica de refrigeración/aire acondicionado y refrigeración, o energía térmica.
5.Aguas residuales, aguas residuales industriales, aguas residuales, etc.
6.Control del metal enLa bomba industrial, el agua de refrigeración y el flujo de agua.
7.La industria textil de agua, pigmentos, productos químicos, productos químicos blanqueadores, etc.
Hoja de pedidos
| Nombre | Código de especificación | Explicación |
| Tipo de instrumento | Medidor de caudal electromagnético inteligente | |
| Código de diámetro | - ¿Qué quieres? | Por ejemplo: 100 representa DN100 |
| Forma del electrodo | 1 | Tipo fijo estándar |
|
Material de los electrodos |
0 | Acero inoxidable ((316L) |
| 1 | Pt de platino | |
| 2 | Hastelloy B (((HB) | |
| 3 | Tantal Ta | |
| 4 | Ti de titanio | |
| 5 | Hastelloy C ((HC) | |
|
Material de revestimiento |
3 | De caucho de cloropreno |
| 4 | Las demás materias textiles, incluidas las fibras sintéticas | |
| 5 | F4 ((PTFE) politetrafluoroetileno | |
| 6 | F46 ((FEP) poliperfluoroetileno-propileno | |
|
Presión nominal (MPa) |
4.0 | DN10 a 80 |
| 1.6 | DN100 a 150 | |
| 1.0 | DN200 a 1000 | |
| 0.6 | DN1100 a 2000 | |
| 0.25 | DN2200 | |
|
Temperatura de funcionamiento |
- ¿ Por qué? | <80 °C |
| H. | <120 °C | |
| En el terreno | Electrodo de conexión a tierra incorporado | |
| Grado de protección | 0 | Protección IP65 |
| 1 | Protección IP68 | |
| Tipo de convertidor | 0 | Tipo integral |
| 1 | Tipo de división | |
| Material de la caja | 0 | Acero de carbono |
| 1 | Acero inoxidable | |
| Freno del instrumento | 0 | Acero de carbono |
| 1 | Acero inoxidable | |
| Instalación de la brida de tiempo | 0 | Sin ti |
| 1 | Con el | |
| Fuente de alimentación | 0 | El valor de las emisiones de CO2 |
| 1 | 24 VDC | |
| Rango de instrumentos | - ¿Qué quieres? |
Por ejemplo: ((200) representa el máximo flux correspondiente a 20 mA |
| Flujo: 200 mm3/h |
Cómo elegir el modelo adecuado
La selección del modelo del medidor de caudal es muy importante en la aplicación del instrumento.La información relacionada muestra que en la aplicación práctica del instrumento.2/3 de los problemas son causados por la elección incorrecta del modelo y la instalación incorrecta del instrumento a los que se debe prestar especial atención.
1Recopilación de datos
a.Nombre del medio.
b.Fulx máximo y flujo mínimo.
c.Presión y temperatura de trabajo máximas
2.El líquido medido deberá tener una conductividad determinada,con conductividad≥ 5us/cm
3La presión de trabajo máxima real será inferior a la presión de trabajo nominal del contador de altura.
4.Las temperaturas de trabajo máximas y mínimas deberán cumplir los requisitos de temperatura
estipulado para el medidor de caudal
Serie de medidores de caudal electromagnéticos
