Datos del producto:
Pago y Envío Términos:
|
| Fuente de alimentación: | 24 V de corriente continua, 220 V de corriente alterna, batería | Presión: | 1.6-4.0Mpa |
|---|---|---|---|
| Temperatura: | -20 a 350 grados | Señales de salida: | 4-20mA, pantalla LCD, salida de pulso |
| Gama de la medida: | DN10-DN2000 | ¿ Qué pasa?: | verano.cap39 |
| Mediano de medición: | agua y otro líquido |

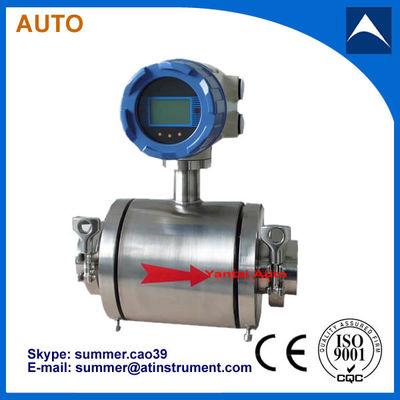

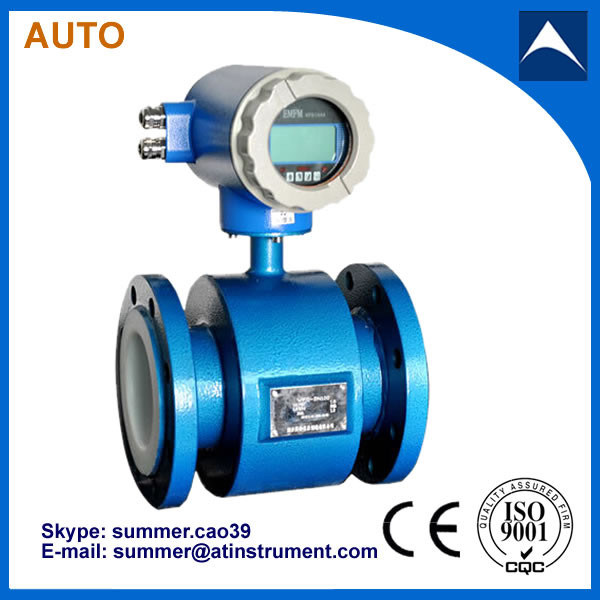

Medidor de caudal de líquido digital LCD/medidor de caudal magnético/medidor de caudal electromagnético para líquido químico
Descripción del producto:
El medidor de flujo electromagnético WFD, compuesto por un sensor y un convertidor, funciona según la ley de Faraday de
La inducción electromagnética se utiliza para medir la conductividad eléctrica de un líquido o sólido.
La conductividad eléctrica del agua del grifo, el agua cruda es de aproximadamente 100-500uS/cm.
También se puede utilizar para medir diversos medios como ácido, álcali, solución salina, pulpa de papel, pulpa de mineral
y así sucesivamente, pero estos medios no pueden contener muchos materiales magnéticos y burbujas.
Aplicaciones del medidor de flujo magnético

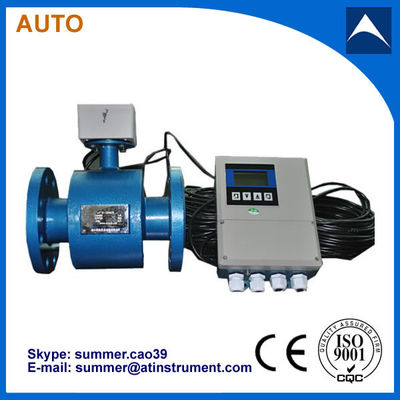

Exposición de productos
Parámetros
|
Apertura |
10-3200 |
|
Sistema de excitación |
Flujo constante bidireccional Excitación de onda cuadrada |
|
Formulario de instalación |
Integral o dividido |
|
Revestimiento |
Cloropreno de caucho, PTFE |
|
Material del electrodo |
El uso de las sustancias enumeradas en el anexo II del Reglamento (CE) no 1907/2006 debe tener en cuenta las disposiciones del presente Reglamento. |
|
En el terreno |
Electrodo de puesta a tierra incorporado |
|
Mediano |
Líquido conductor |
|
Grado de exactitud |
0.3,0.5, 1.0 |
|
Velocidad del flujo |
Se aplican las siguientes medidas: |
|
Flanca de las tuberías Conexión |
Se aplicará el método de clasificación de los productos. |
|
Conexión de tubería |
Conexión de brida |
|
Temperatura del medio |
Cloroprenos de caucho: 10 a 60 °C: PTFE: 10 a 120 °C |
|
Boltaje nominal |
1Se aplicarán las siguientes medidas: |
|
Interfaz del cable |
G1/2 Hielo femenino |
|
Categoría de Protección |
Protección IP65, IP68 |
|
Señales de salida |
4-20mACurrent,Pulse, Advertencia más allá de los límites superior e inferior |
|
Comunicación |
Protocolo RS485 |
|
Muestra del monitor |
Flujo transitorio,porcentaje,velocidad del flujo,hacia adelante y hacia atrás integrado Flujo y flujo total integrado |
|
Fuente de alimentación |
El valor de las emisiones de CO2 de las centrales eléctricas |
|
Tipo de solicitud |
Tipo general, tipo impermeable |
En la línea
|
el revestimiento |
Rendimiento principal |
Ámbito de aplicación |
|
F4 (PTFE) Politetrafluorouro Hylene |
Las propiedades plásticas y químicas son las más estables. con capacidad para hervir ácido clorhídrico, ácido sulfúrico, nitrógeno No incluye los compuestos de ácido, alcalino concentrado y disolventes orgánicos. Resistente a tres fluoruros de cloro, a altas temperaturas, fluido de velocidad tres cloro trifluoruro flúor, oxígeno, corrosión |
Ácido concentrado y otras sustancias corrosivas fuertes medio, medio salud clase |
|
Cloropreno el caucho |
Las propiedades elásticas, resistencia a la tracción, resistencia al desgaste, resistencia a la corrosión, baja concentración de ácido, álcali, sal, resistencia a la corrosión y medio de oxidación |
Agua, aguas residuales, bajo desgaste de lodo y de suero |
|
El poliuretano el caucho |
Fuerte resistencia al desgaste, baja resistencia a la corrosión |
El estiércol, el estiércol de carbón, el desgaste fuerte de la suspensión neutra |
Instalación
Rango de flujo de calibre convencional (Advertencia de calibre grande)
Dimensión del contorno
Área de aplicación
1.Suministro de agua potable, suministro de agua, depósito y estación de bombeo, etc.
2.Ácido químico, lejía, solución conductora, líquido de enfriamiento, aditivos, etc.
3.Beber agua, cerveza, vino, alcohol, leche, yogur, jugo de frutas, jarabe, sangre, etc.
4.Medición térmica de refrigeración/aire acondicionado y refrigeración, o energía térmica.
5.Aguas residuales, aguas residuales industriales, aguas residuales, etc.
6.Control del metal enLa bomba industrial, el agua de refrigeración y el flujo de agua.
7.La industria textil de agua, pigmentos, productos químicos, productos químicos blanqueadores, etc.
Detalles del producto:
Instalación:
Lista de pedidos:
|
Nombre |
Código de especificación |
Explicación |
|
Tipo de instrumento |
|
Medidor de caudal inteligente |
|
Código de diámetro |
- ¿Qué quieres? |
Por ejemplo: 100 representa DN100 |
|
Forma del electrodo |
1 |
Tipo fijo estándar |
|
Material de los electrodos |
0 |
Acero inoxidable ((316L) |
|
1 |
Pt de platino |
|
|
2 |
Hastelloy B (((HB) |
|
|
3 |
Tantal Ta |
|
|
4 |
Ti de titanio |
|
|
5 |
Hastelloy C ((HC) |
|
|
Material de revestimiento |
3 |
De caucho de cloropreno |
|
4 |
Las demás materias textiles, incluidas las fibras sintéticas |
|
|
5 |
F4 (PTFE) politetrafluoroetileno |
|
|
6 |
F46 ((FEP) poliperfluoroetileno-propileno |
|
|
Presión nominal (MPa) |
4.0 |
DN10 a 80 |
|
1.6 |
DN100 a 150 |
|
|
1.0 |
DN200 a 1000 |
|
|
0.6 |
DN1100 a 2000 |
|
|
0.25 |
DN2200 |
|
|
Temperatura de funcionamiento |
- ¿ Por qué? |
<80 °C |
|
H. |
<120 °C |
|
|
En el terreno |
|
Electrodo de conexión a tierra incorporado |
|
Grado de protección |
0 |
Protección IP65 |
|
1 |
Protección IP68 |
|
|
Tipo de convertidor |
0 |
Tipo integral |
|
1 |
Tipo de división |
|
|
Material de la caja |
0 |
Acero de carbono |
|
1 |
Acero inoxidable |
|
|
Freno del instrumento |
0 |
Acero de carbono |
|
1 |
Acero inoxidable |
|
|
Instalación de la brida de tiempo |
0 |
Sin ti |
|
1 |
Con el |
|
|
Fuente de alimentación |
0 |
El valor de las emisiones de CO2 |
|
1 |
24 VDC |
|
|
Rango de instrumentos |
- ¿Qué quieres? |
Por ejemplo: ((200) representa el máximo flux correspondiente a 20 mA |
|
Flujo: 200 mm³/h |
