Datos del producto:
Pago y Envío Términos:
|
| Fuente de alimentación: | 24 V de corriente continua, 220 V de corriente alterna, batería | Presión: | 1.6-4.0Mpa |
|---|---|---|---|
| Temperatura: | -20 a 350 grados | Señales de salida: | 4-20mA, pantalla LCD, salida de pulso |
| Gama de la medida: | DN10-DN2000 | ¿ Qué pasa?: | verano.cap39 |
| Mediano de medición: | agua y otro líquido conductor |

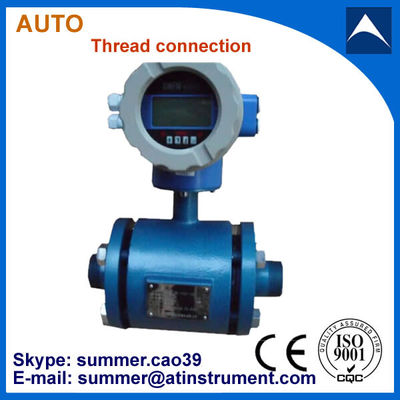

Tipo de conexión de hilo medidor de caudal magnético uesd para leche/agua potable/cerveza de bajo coste
Descripción del producto:
El medidor de flujo electromagnético WFD, compuesto por un sensor y un convertidor, funciona según la ley de Faraday de
La inducción electromagnética se utiliza para medir la conductividad eléctrica de un líquido o sólido.
La conductividad eléctrica del agua del grifo, el agua cruda es de aproximadamente 100-500uS/cm.
También se puede utilizar para medir diversos medios como ácido, álcali, solución salina, pulpa de papel, pulpa de mineral
y así sucesivamente, pero estos medios no pueden contener muchos materiales magnéticos y burbujas.
Aplicaciones del medidor de flujo magnético
Parámetros técnicos:
|
Parámetros técnicos de rendimiento |
|||
|
Calibre |
DN10~DN3000 mm |
||
|
Presión nominal |
0.6~1.6MPa ((puede hacerse una presión especial a) |
||
|
Precisión |
±0,5%, ±0,3% o ±0,2% son seleccionables |
||
|
Material para el revestimiento |
PTFE, PFA, F46, neoprene, poliuretano |
||
|
Tipo de electrodo |
Tipo general, tipo raspador y tipo sustituible |
||
|
Material de los electrodos |
Acero inoxidable SUS316, Hastelloy C, titanio, Tantal Platinumiridium y sus derivados Acero inoxidable revestido con carburo de tungsteno |
||
|
Temperatura media |
Tipo integrado |
-20°C ~ +60°C |
|
|
Tipo de control remoto |
Envases de neoprene y poliuretano |
-10°C~+80°C |
|
|
En el caso de los productos de las categorías 1 y 2 se aplicará el método siguiente: |
-10°C~+160°C |
||
|
Temperatura ambiente |
-25 °C ~ + 60 °C |
||
|
Humedad ambiental |
5 ~ 100% de humedad relativa |
||
|
Conductividad eléctrica media |
≥ 20 μs/cm |
||
|
Rango de medición |
1500:1Velocidad de flujo < 15 m/s |
||
|
Tipo de estructura |
Tipo integral, tipo remoto, tipo sumergible, tipo a prueba de ex |
||
|
Clase de protección |
Se aplicará el procedimiento de ensayo de la norma ISO/IEC 1704:2008. |
||
|
Marca de prueba |
ExmdIIT4 |
||
|
Norma de producto |
JB/T 9248-1999 Medidor de flujo electromagnético |
||
Principales prestaciones de los materiales de los electrodos:
|
Principales prestaciones de los materiales de los electrodos |
|
|
Material de los electrodos |
Aplicaciones |
|
SUS316 |
Aplicable en agua, aguas residuales y medios corrosivos. Ampliamente utilizado en las industrias de la gasolina, química, carbamida,etc. |
|
Acero inoxidable cubierto con tungsteno carburo |
Aplicable en medios sin corrosivo y con baja abrasión. |
|
Hastelloy B (((HB) |
Con una resistencia fuerte al ácido clorhídrico de cualquier consistencia que está por debajo del pionte bioling. También resistente al vitriol,fosfato, El ácido fluorhídrico, el ácido orgánico, etc., que son ácidos oxidables, álcalis y sales no oxidables. |
|
Hastelloy C ((HC) |
Ser resistente a ácidos oxidables como el ácido nítrico, ácido mezclado Sal oxidable como Fe+++, Cu++aStnd agua de mar |
|
de acero |
Aplicable en el agua de mar, y tipos de cloruro, sal de hipoclorito, ácido oxidable (incluido el ácido nítrico fumigante), el ácido orgánico, el alcalino, etc. No resistente a un ácido reductor puro (como el ácido sulfúrico, el clorhídrico) corrosión por ácido. Pero si el ácido contiene antioxidante se reduce en gran medida la corrosión. |
|
Tantal y sus componentes |
Con una resistencia a los medios corrosivos similar a la del vidrio Casi es aplicable a todos los medios químicos. Excepto el ácido fluorhídrico, el aceite y el alcalino. |
|
El platino-iridio |
Es casi aplicable en todos los medios químicos, excepto en la sal de amonio. |
Detalles del producto:
Hoja de pedidos:
|
Nombre |
Código de especificación |
Explicación |
|
Tipo de instrumento |
|
Medidor de caudal electromagnético inteligente |
|
Código de diámetro |
- ¿Qué quieres? |
Por ejemplo: 100 representa DN100 |
|
Forma del electrodo |
1 |
Tipo fijo estándar |
|
Material de los electrodos |
0 |
Acero inoxidable ((316L) |
|
1 |
Pt de platino |
|
|
2 |
Hastelloy B (((HB) |
|
|
3 |
Tantal Ta |
|
|
4 |
Ti de titanio |
|
|
5 |
Hastelloy C ((HC) |
|
|
Material de revestimiento |
3 |
De caucho de cloropreno |
|
4 |
Las demás materias textiles, incluidas las fibras sintéticas |
|
|
5 |
F4 (PTFE) politetrafluoroetileno |
|
|
6 |
F46 ((FEP) poliperfluoroetileno-propileno |
|
|
Presión nominal (MPa) |
4.0 |
DN10 a 80 |
|
1.6 |
DN100 a 150 |
|
|
1.0 |
DN200 a 1000 |
|
|
0.6 |
DN1100 a 2000 |
|
|
0.25 |
DN2200 |
|
|
Temperatura de funcionamiento |
- ¿ Por qué? |
< 80°C |
|
H. |
< 120°C |
|
|
En el terreno |
|
Electrodo de conexión a tierra incorporado |
|
Grado de protección |
0 |
Protección IP65 |
|
1 |
Protección IP68 |
|
|
Tipo de convertidor |
0 |
Tipo integral |
|
1 |
Tipo de división |
|
|
Material de la caja |
0 |
Acero de carbono |
|
1 |
Acero inoxidable |
|
|
Freno del instrumento |
0 |
Acero de carbono |
|
1 |
Acero inoxidable |
|
|
Instalación de la brida de tiempo |
0 |
Sin |
|
1 |
Con el |
|
|
Fuente de alimentación |
0 |
El valor de las emisiones de CO2 |
|
1 |
24 VDC |
|
|
Rango de instrumentos |
- ¿Qué quieres? |
Por ejemplo: ((200) representa el máximo flux correspondiente a 20 mA |
|
Flujo: 200 mm3/h |
Instalación:
