Datos del producto:
Pago y Envío Términos:
|
| Señales de salida: | 4-20 mA/HART | Fuente de alimentación: | 24 V de corriente continua |
|---|---|---|---|
| Temperatura de funcionamiento: | -40 a +140C | ¿ Qué pasa?: | el verano.cao39 |
| Nombre: | Transmisor de presión diferencial |

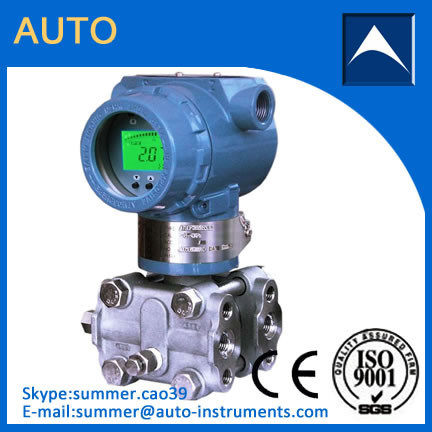

AT3051 Transmisor de presión diferencial con precio razonable hecho en China
Parámetros de las funciones:
1Objeto aplicable: líquido, gas, vapor
2- Rango de medición: de 0 a 0,1 KPa a 0 a 40 MPa
3. señal de salida: 4 ~ 20mA DC
4Fuente de alimentación: 12~45 V de corriente continua, 24 V de corriente continua en promedio
5. Característica de carga: depende de la fuente de energía. La relación de RL y VS es: RL≤50 (VS-12)
6. Indicación del medidor: múltiples parámetros y múltiples maneras LCD indican cabezal
7. A prueba de EX: a. Exd Tipo ExdllCT6 b. Seguridad intrínseca Tipo ExdllCT4
8- Alcance y punto cero: ajustable de forma continua
9- Cambios positivos y negativos: Cuando el cero pasa el cambio positivo o negativo, el límite superior y el límite inferior de
el rango de medición no podrá exceder el 100% del límite superior; el desplazamiento positivo máximo es del 500% del mínimo
el rango de ajuste; el rango máximo de desplazamiento negativo es del 600% del rango mínimo de ajuste.
10Intervalo de temperatura: Intervalo de temperatura de trabajo del amplificador: -29 ~ + 93 °c (tipo LT: -25 ~ + 70 °c)
11. Elementos de medición de aceite de silicona de llenado: -40~+104°C
12. Rellenar aceite a alta temperatura en el transmisor de brida: +15 ~ +315 °C
13Aceite de silicona común: -40°C a +149°C
14Presión estática: 4, 10, 25, 32MPa
15. Humedad: humedad relativa 0~100%
16- Volumen cantidad de absorción: < 0,16 cm3
Parámetros técnicos principales del transmisor de presión diferencial:
|
Precisión: |
± 0,1%, ± 0,075% |
|
Zona muerta: |
No (≤ 0,1%) |
|
Estabilidad: |
Menor que el valor absoluto del error básico del rango máximo en el plazo de 6 meses. |
|
Efecto de vibración: |
Con frecuencia de vibración de 200 Hz y error superior al ± 0,05%/g límite del rango de medición en eje arbitrario |
|
Efecto de la fuente de energía: |
El rango de salida es < 0,005%/V |
|
Efecto de carga: |
No hay efecto de carga bajo una fuente de alimentación estable |
Hoja de información de orden
|
Nombre |
Código de especificación |
Explicación |
||
|
Se trata de un sistema de control de la calidad. Se trata de la siguiente: |
|
Transmisor de presión diferencial Transmisor de presión con micro diferencial |
||
|
|
2 |
(0.0013-0.013) bar |
||
|
3 |
(0,013-0,075) bar |
|||
|
4 |
(0.062-0.374) bar |
|||
|
5 |
(0,31-1,868) bar |
|||
|
6 |
(1.17 a 6.9) barra |
|||
|
7 |
(3.45 a 20.68) bar |
|||
|
8 |
(11.7 a 68.90) bar |
|||
|
Señales de salida |
- ¿ Por qué? |
Tipo analógico 4-20mA |
||
|
El S |
4-20mA, protocolo HART Comunicación digital |
|||
|
Material de las piezas mojadas |
|
Flancos y juntas |
Válvula de escape o de drenaje |
El diafragma |
|
22 |
Acero inoxidable |
Acero inoxidable |
Acero inoxidable 316L |
|
|
23 |
Las demás sustancias: |
|||
|
24 |
Tantal y sus componentes |
|||
|
En el caso de las máquinas de montaje: |
B1 |
El tipo de tubo de soporte curvo (tubo ODΦ50~Φ60) |
||
|
B2 |
Tipo de tabla soporte curvo |
|||
|
B3 |
El tipo de tubo de soporte recto (tubo ODΦ50~Φ60) |
|||
|
Cabecera de la pantalla (opcional) |
M2 |
Cabecera del puntero lineal (escala del 0 al 100%) |
||
|
M3 |
Cabecera de la instrucción de la raíz cuadrada ((0 ~ 100% de escala) |
|||
|
M4 |
Encabezado LCD ((0~100% pantalla lineal) |
|||
|
Freno de proceso |
D |
La descarga de líquido / escape en la parte posterior |
||
|
D1 |
La descarga de líquido / escape en la parte superior lateral |
|||
|
D2 |
La descarga de líquido / escape en la parte inferior lateral |
|||
|
Junto de la brida |
J. |
¢D-forma ¢Junto con ¢ M20*1,5 ¢ hilo externo |
||
|
|
No |
Junta con hilo de tubería cónico tipo cintura 1/2-14NPT |
||
