Datos del producto:
Pago y Envío Términos:
|
| Señales de salida: | 4-20 mA/HART | Fuente de alimentación: | 24 V de corriente continua |
|---|---|---|---|
| Temperatura de funcionamiento: | -40 a +140C | ¿ Qué pasa?: | el verano.cao39 |
| Nombre: | Transmisor de presión diferencial |

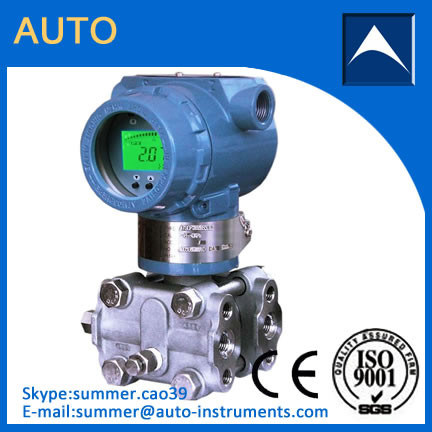

Transmisor de presión diferencial de varios parámetros de alta calidad hecho en China
Parámetros de las funciones:
1Objeto aplicable: líquido, gas, vapor
2- Rango de medición: de 0 a 0,1 KPa a 0 a 40 MPa
3. señal de salida: 4 ~ 20mA DC
4Fuente de alimentación: 12~45 V de corriente continua, 24 V de corriente continua en promedio
5. Característica de carga: depende de la fuente de energía. La relación de RL y VS es: RL≤50 (VS-12)
6. Indicación del medidor: múltiples parámetros y múltiples maneras LCD indican cabezal
7. A prueba de EX: a. Exd Tipo ExdllCT6 b. Seguridad intrínseca Tipo ExdllCT4
8- Alcance y punto cero: ajustable de forma continua
9- Cambios positivos y negativos: Cuando el cero pasa el cambio positivo o negativo, el límite superior y el límite inferior de
el rango de medición no podrá exceder el 100% del límite superior; el desplazamiento positivo máximo es del 500% del mínimo
el rango de ajuste; el rango máximo de desplazamiento negativo es del 600% del rango mínimo de ajuste.
10Intervalo de temperatura: Intervalo de temperatura de trabajo del amplificador: -29 ~ + 93 °c (tipo LT: -25 ~ + 70 °c)
11. Elementos de medición de aceite de silicona de llenado: -40~+104°C
12. Rellenar aceite a alta temperatura en el transmisor de brida: +15 ~ +315 °C
13Aceite de silicona común: -40°C a +149°C
14Presión estática: 4, 10, 25, 32MPa
15. Humedad: humedad relativa 0~100%
16- Volumen cantidad de absorción: < 0,16 cm3
Parámetros técnicos principales del transmisor de presión diferencial:
|
Precisión: |
± 0,1%, ± 0,075% |
|
Zona muerta: |
No (≤ 0,1%) |
|
Estabilidad: |
Menor que el valor absoluto del error básico del rango máximo en el plazo de 6 meses. |
|
Efecto de vibración: |
Con frecuencia de vibración de 200 Hz y error superior al ± 0,05%/g límite del rango de medición en eje arbitrario |
|
Efecto de la fuente de energía: |
El rango de salida es < 0,005%/V |
|
Efecto de carga: |
No hay efecto de carga bajo una fuente de alimentación estable |
Hoja de información de orden
|
El tipo |
Direcciones |
|
|||||||||||
|
Se trata de una serie de medidas de seguridad. |
Transmisor de presión diferencial |
|
|||||||||||
|
Medición El tiempo |
4 |
|
|
|
|
0 ~ 6,2 ~ 37,4 kPa |
|
||||||
|
5 |
|
|
|
|
0 ~ 31 ~ 186,8 kPa |
||||||||
|
6 |
|
|
|
|
0 ~ 117 ~ 690 kPa |
|
|||||||
|
7 |
|
|
|
|
0 ~ 345 ~ 2068 kPa |
||||||||
|
8 |
|
|
|
|
0 ~ 1170 ~ 6890 kPa |
||||||||
|
Señales de salida |
|
- ¿ Por qué? |
|
|
|
4 ~ 20 mA de corriente continua |
|
||||||
|
|
El S |
|
|
|
4 ~ 20 mA de corriente continuade dos cables+HARTel protocolo |
|
|||||||
|
Partes húmedas El material |
|
|
|
|
|
Flancos y juntas |
Válvula de escape o de drenaje |
El diafragma |
Líquido lleno |
|
|||
|
|
|
22 |
|
|
316El SS |
316El SS |
316El SS |
Aceite de silicona |
|
||||
|
|
|
23 |
|
|
316El SS |
316El SS |
Las condiciones de los productos |
Aceite de silicona |
|
||||
|
|
|
24 |
|
|
316El SS |
316El SS |
Monel |
Aceite de silicona |
|||||
|
|
|
25 |
|
|
316El SS |
316El SS |
Tantal y sus componentes |
Aceite de silicona |
|||||
|
|
|
56 |
|
|
Las condiciones de los productos |
Las demás sustancias: |
Las demás sustancias: |
Aceite de silicona |
|||||
|
Opción |
|
|
|
M1 |
|
Encabezado de instrucción lineal (escala del 0 al 100%) |
|
||||||
|
|
|
|
M2 |
|
Cuadrado El encabezado de la instrucción raízEscala de 0 a 100%) |
||||||||
|
|
|
|
M3 |
|
Cabecera de pantalla LCD de cuatro dígitos0~100% lineal muestra) |
|
|||||||
|
|
|
|
M4 |
|
Cabecera LCD de cuatro dígitos (se puede establecer específicamente) |
||||||||
|
|
|
|
B1 |
|
El tipo de tubo de soporte curvo (tubo ODΦ50~Φ60) |
|
|||||||
|
|
|
|
B2 |
|
Tipo de tabla soporte curvo |
||||||||
|
|
|
|
B3 |
|
El tipo de tubo de soporte recto (tubo ODΦ50~Φ60) |
||||||||
|
|
|
|
D1 |
|
Válvula de ventilación lateral/de drenaje de la brida en la parte superior |
|
|||||||
|
|
|
|
D2 |
|
La válvula de ventilación/desagüe lateral de la brida en la parte inferior |
||||||||
|
|
|
|
J. |
|
En forma de D, articulación con M20*1,5 hilo exterior |
|
|||||||
|
|
|
|
No |
|
En forma de riñón articulación con 1/2-14NPT |
||||||||
|
|
|
|
El C12 |
|
Con una presión de transición de 1 a 14 NPT, y de acero inoxidable citado para soldadura de tuberías a presión en la parte trasera |
|
|||||||
|
A prueba de explosión requisitos |
|
|
|
|
- ¿Qué quieres decir? |
Estándar (sin explosión) |
|
||||||
|
|
|
|
|
D |
A prueba de explosión:Exd II BT 5 |
|
|||||||
|
|
|
|
|
- ¿ Qué? |
El modelo de Ann:Exia II CT 6 |
||||||||
