Datos del producto:
Pago y Envío Términos:
|
| Fuente de alimentación: | 24 VDC | Precisión: | 00,1% |
|---|---|---|---|
| Señal de salida:: | 4 a 20 mA | El Protocolo: | HART |
| Conexión de proceso: | 1/2-14NPT (M) | Conexión eléctrica: | 1/2NPT Mujer |
| Muestra: | Indicador del LCD | Nombre: | Transmisor de presión diferencial |

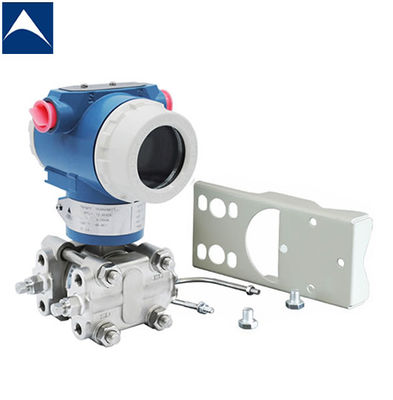

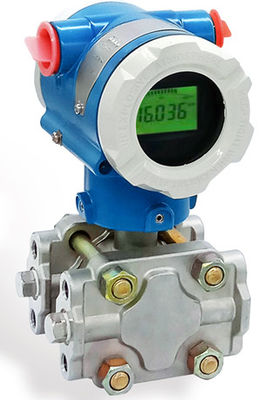

Transmisor de presión a prueba de explosión de diferenciales electrónicos capacitivos inteligentes con pantalla
Introducción
Transmisor de presión diferencial/transmisor de presión es una medida de la diferencia entre los dos extremos del transmisor, señal estándar de salida (por ejemplo, 4 ~ 20mA,1-5V) transmisor de presión diferencial y transmisor de presión con la diferencia general es que hay dosen las puertas, el transmisor de presión diferencial se divide generalmente en extremo terminal positivo y negativo, en circunstancias normales,La presión lateral de presión positiva debe ser mayor que la sección de presión negativa.
Características:
1.Fluido de proceso:Líquido, gas y vapor
2.Aplicación: Presión diferencial, presión de medida, presión absoluta
3.Temperatura de trabajo:-25 a +95C. Las
4. Salida actual:4 - 20 mA 2 cables Protocolo de adhesión
5. Fuente de alimentación:24 VDC
6.Temperatura ambiente:-25 a +240C. Las
7. Conexiones de proceso:4/4 - 18 TNPo bien1/2 - 14 NPT
8.Conexiones eléctricas: 1/2 NPT o M20 * 1.5
9.Encuadernación:Protección IP65
10.Es intrínsecamente seguro: ia II C T6
11.A prueba de explosión:d II B T5
Hoja de pedidos:
| Modelo | Código de especificaciones | Direcciones | ||
| El número AT3051DP | ... y el resto de los productos | Transmisor de nivel de tipo de presión diferencial | ||
|
Rango de medición
|
3... | 1.3 ~ 7,5 kPa | ||
| 4. | 6.2~37,4 kPa | |||
| 5... | 31 ~ 186,8 kPa | |||
| 6... | 117 ~ 690 kPa | |||
| 7... | 345 ~ 2068 kPa | |||
| 8... | 1170 ~ 6890 kPa | |||
| Señales de salida | ¿Qué es eso? | 4 ~ 20 mA | ||
| ¿Qué es eso? | 4 ~ 20mA, protocolo HART Comunicación digital | |||
| Yo... | 4 ~ 20mA, ajustable por campo inteligente | |||
| Material de las piezas mojadas | Flancos y juntas | Válvula de escape o de drenaje | El diafragma | |
| 22. |
Acero inoxidable 316 |
Acero inoxidable 316 |
Acero inoxidable 316 | |
| 23. | - ¿ Qué es esto? | |||
| 24 días | Monel | |||
| 25 años | Tantal y sus componentes | |||
| 56... | Las condiciones de los productos | Las demás sustancias: | Las demás sustancias: | |
| Junto de las bridas | J............ | D-forma Junta con M20*1,5 hilo externo | ||
| No se puede | ️ en forma de riñón ️ articulación con 1/2-14NPT | |||
| El C12 |
Junta de transición de presión citada con 1/2-14NPT y acero inoxidable citado Soldadura de tuberías a presión en la parte trasera |
|||
| Soportes de montaje | B1............... y las siguientes: | El tipo de tubo de soporte curvo (tubo ODΦ50~Φ60) | ||
| B2............... y las demás partes | Bracket curvo tipo tabla | |||
| B3............... el año anterior | El tipo de tubo de soporte recto (tubo ODΦ50~Φ60) | |||
| Cabecera de la pantalla (opcional) | M1 y M2 | Encabezado de instrucción lineal (escala 0~100%) | ||
| M2 | Cabecera de la instrucción de la raíz cuadrada (escala 0~100%) | |||
| M3... y... | Encabezado LCD de cuatro dígitos ((0~100% pantalla lineal) | |||
| M4 y M4 | Cabecera LCD de cuatro dígitos (se puede ajustar específicamente) | |||
| Freno de proceso | D: el nombre de la empresa | Agua de escape o drenaje en la parte trasera | ||
|
Especiales Especificación |
D: el nombre de la empresa. | Licencia a prueba de explosión: d II B T5 | ||
| ¿Qué quieres decir? | Aprobación de seguridad intrínseca: ia II C T6 | |||
| Modelo típico |
En el caso de los vehículos de la categoría N1 y N2
|
|||
Los detalles:
Dimensión
Aplicación en el sitio
Certificación ATEX CE,ISO9001 de explosión

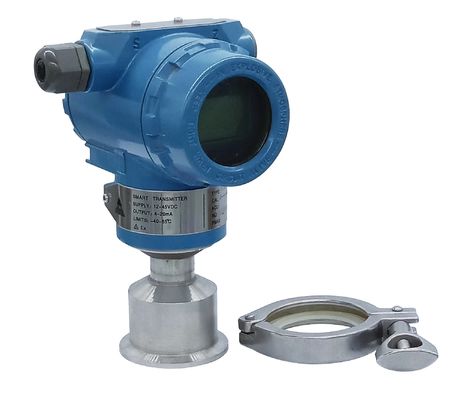

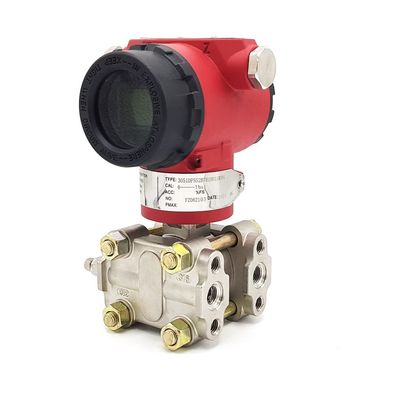

Otros tipos de transmisores de presión
