Datos del producto:
Pago y Envío Términos:
|
| Señales de salida: | 4-20mA, pantalla LCD, salida de pulso | Fuente de alimentación: | 24 V de corriente continua, batería |
|---|---|---|---|
| Presión: | 1.6-10.0Mpa | ¿ Qué pasa?: | el verano.cao39 |
| Mediano de medición: | Vapor sobrecalentado, vapor saturado, gas, líquido | Interfaz de comunicación: | Se trata de un sistema de seguridad. |
| Protocolo de comunicación: | Modbus y Hart. | Nombre: | medidor de flujo de gas de vórtice medidor de flujo de costura |

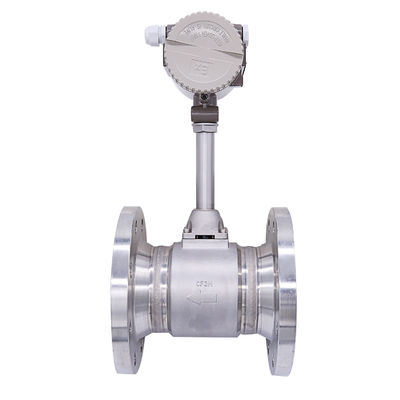

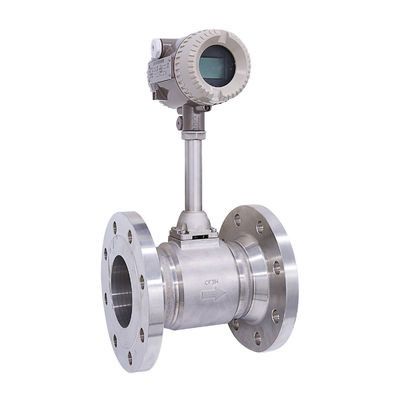

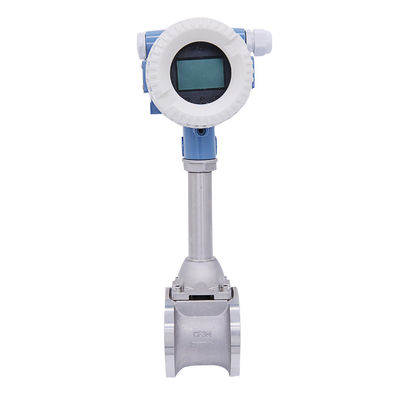

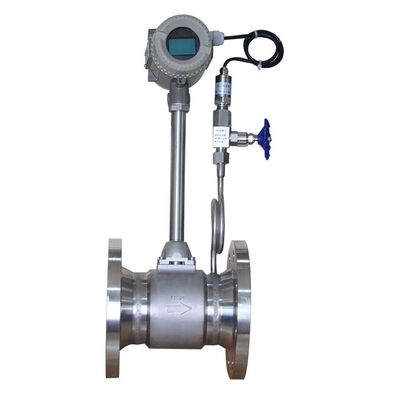

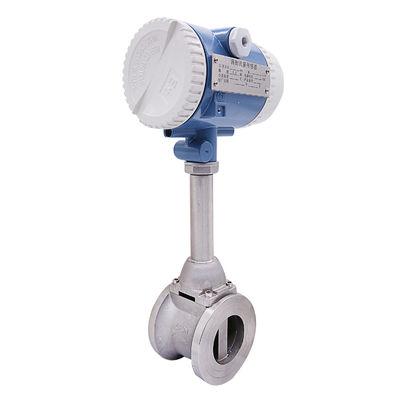

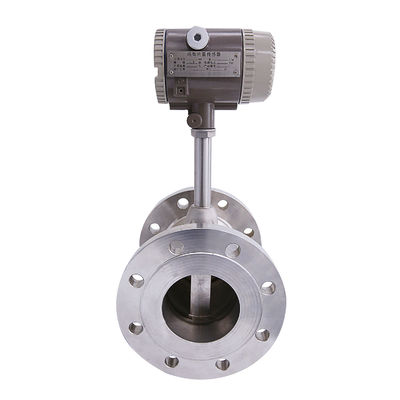

1' 2' 3' 4' 5' 4-20mA Tipo de brida de acero inoxidable medidor de flujo de vórtice para vapor de aire líquido de alta calidad
Métro de flujo de vórtice
¿Qué es el medidor de flujo de vórtice?
Medidores de flujo de vórticeson adecuados para una variedad de aplicaciones en flujos de líquido, gas, aire y vapor.Estos dispositivos de medición de flujo volumétrico están construidos con cuerpos de acero inoxidable que proporcionan una medición precisa y confiable durante años de servicio industrial.
Dónde utilizar los medidores de flujo de vórtice
Especificaciones técnicas del medidor de flujo de vórtice:
| Tamaño | DN15 ~ DN300 |
| Mediano | Líquido / Vapor / Gas |
| Precisión | Tipo de tubería: ±1,5% (gas, vapor), ±1,0% (líquido) |
| Tipo insertado: ±2,5% (líquido), ±3,0% (gas) | |
| Repetibilidad | Tipo de tubería: 0,5% (gas, vapor), 0,33% (líquido) |
| Tipo insertado: 0,83% (líquido), 1,00% (gas) | |
| Presión nominal |
El uso de la tecnología de la información en el ámbito de la seguridad de la información se debe realizar en el marco de un sistema de gestión de datos basado en la seguridad de datos. |
| Salida de la señal | Impulso de salida, dos cables 4 ~ 20mADC, RS-485, Hart, Modbus |
| Fuente de alimentación |
24VDC / 3.6V Batería de litio / doble fuente de alimentación (24VDC, 3.6V Batería de litio) |
| Tipo de instalación |
Tipo de brida / tipo de oblea / fijo insertado / insertado ajustable / insertado ajustable (con válvula de bolas) |
| Grado de protección | Protección IP65 |
| A prueba de explosión | Exd II BT36 / Exia II CT36 |
Cantidad de flujo de medición:
| Diámetro del metroEn el caso de los) | Línea de tuberías | Enchufe | ||
|
Medición de líquidos el rangoel volumen de agua) |
Medición del gas Rango de acciónel volumen de agua) |
Medición de líquidos el rangoel volumen de agua) |
Rango de medición del gasel volumen de agua) | |
| DN20 | 1.2 a 12 | 6 a 50 | ||
| DN25 | 1.6 a 16 | 8 a 60 | ||
| DN32 | 2 a 20 | 12 al 120 | ||
| DN40 | 2 a 30 | 20 a 200 | ||
| DN50 | 3 a 50 | Entre 30 y 300 | ||
| DN 65 | 18 a 180 años | Entre 50 y 500 | ||
| DN 80 | Entre 15 y 150 | 70 a 700 | ||
| DN100 | 20 a 200 | 100 a 1000 | ||
| DN125 | 36 a 360. | Entre 150 y 1500 | ||
| DN 150 | Entre 50 y 500 | 200 a 2000 | ||
| DN200 | 100 a 1000 | 400 a 4000 | 70 a 700 | 600 a 6000 |
| DN 250 | Entre 150 y 1500 | 600 a 6000 | 110 a 1100 | 1060 a 10600 |
| DN300 | 200 a 2000 | Entre 1000 y 10000 | 180 a 1800 | Entre 1500 y 15000 |
| DN350 | Entre 300 y 3000 | Entre 1500 y 15000 | Las demás: | Entre 2000 y 2000 |
| DN400 | 350 a 3500 años | 1800 a 18000 | 180 a 2700 | 2700 a 27000 |
| DN450 | Las demás: | Los demás | ||
| DN 500 | 280 a 4200 | Las demás | ||
| DN600 | 410 a 6100 | 6100 a 61000 | ||
| DN700 | 580 a 7300 | 7800 a 78000 | ||
| DN800 | 720 a 10 800 | No incluye: | ||
| DN900 | 970 a 12000 | 13000-130000 | ||
| DN1000 | 1130-16900 | 17000 a 170000 | ||
| DN1100 | 1450 a 18000 | 19000-190000 | ||
| DN1200 | 1630 a 24400 | 24400 a 244000 | ||
| DN1300 | 2020 a 25300 | 27000 a 270000 | ||
| DN1400 | 2350 a 29500 | 31000-310000 | ||
| DN1500 | 2550 a 38000 | 38200 a 382000 |
||
Tamaño del medidor de caudal de vórtice:
Método de calibración:
medidor de caudal de vórtice Selección del modelo:
