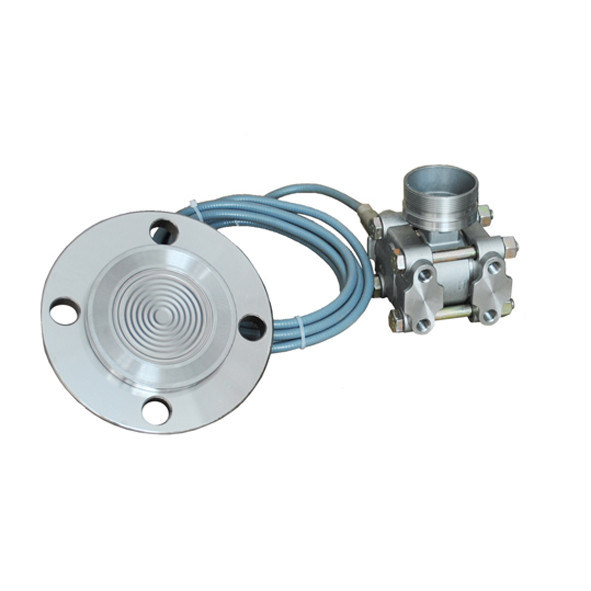

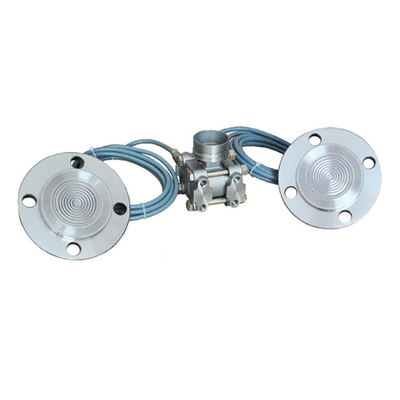

El conjunto del transmisor de presión diferencial con sistema de sellado del diafragma de montaje remoto consta de un transmisor diferencial, uno o dos sistemas de sellado del diafragma remoto y un fluido de llenado.el diafragma delgado y elástico, que está conectado al transmisor por capilares o bridas, junto con el fluido de relleno, separa los elementos del sensor del proceso.

Cuando se aplica presión de proceso, el diafragma del sistema de fluido de llenado se deforma y transfiere la presión al diafragma del transmisor a través de los capilares.La presión transferida resulta en la deformación del diafragma de detección en el módulo del sensor, que es proporcional a la presión del proceso y se convierte en corriente, voltaje o señal de salida HART digital apropiada.

Mientras se amplían las aplicaciones del transmisor, el sistema de sellado remoto también afecta el rendimiento general del instrumento, como efectos de temperatura amplificados, respuesta lenta, etc.Para minimizar los impactos y cumplir con los requisitos para el control de procesos, tenga en cuenta las siguientes precauciones.

• Selección de modelos adecuados basados en el caudal, por ejemplo, la presión, la temperatura o el tipo de fluido de llenado
• Los dos sistemas de sellado remoto de un transmisor DP deberán estar alineados entre sí.
• Al tiempo que se garantiza el funcionamiento normal, los capilares se mantendrán lo más cortos posible para reducir los efectos de la temperatura y acortar el tiempo de respuesta.
• El espesor y el diámetro del diafragma afectan a la temperatura, pero la selección de un diafragma delgado y de gran diámetro podría reducir los efectos.
• Nota Dado que el límite de presión remota está asociado a la densidad del fluido de llenado y a la diferencia de altura de la presión,los efectos de la ubicación del sistema de sellado del transmisor al sistema de sellado remoto se calcularán especialmente en el servicio al vacío;.

Tipos de sistemas de sellado de diafragma remoto
	FFW	Sistema de sellado con flanges a chorro
	EFW	Sistema de sellado con brida extendida (enchufable)
	NT1 trabajo de trabajo	Sistema de sellado con rosca a distancia
	La RFW	Sistema de sellado de brida remoto
	Vehículo de transporte	Sello triclover con pinzas higiénicas
